MHD Tuning - комплекс тюнинга для повышения мощности, разработанный специально для бензиновых двигателей N13N54N55N55e (E-серия), B58S55S58 и S63.

Так же на официальной странице есть информация о поддержке конкретных моделей. Пройдёмся по списку:

N13:

  • 114i F2x 2012 - 2015
  • 116i F2x 2011 - 2015
  • 118i F2x 2011 - 2016
  • 120i F2x 2015 - 2017
  • 316i F3x 2012 - 2018

N54:

  • 135i, 335i и 535i 2006-2010
  • 335is 2011-2013
  • Z4 35i/is 2009-2015
  • 1M 2011-2012
  • X6 35i 2008-2010

N55:

  • M135i F2x N55 2012 - 2016
  • M235i F2x N55 2013 - 2016
  • M2 F87 N55 2015 - 2018
  • 335i N55 F3x 2011 - 2015
  • 435i N55 F3x 2013 - 2016
  • 535i / GT N55 Fxx 2010 - 2017
  • 640i N55 F0x 2011 - 2017
  • 740i N55 F0x 2012 - 2015
  • X3 35i N55 F25 2010 - 2017
  • X4 35i / M40i N55 F26 2014 - 2018
  • X5 35i/40i N55 F15 2013 - 2018
  • X6 35i/40i N55 F16 2014 - 2018

N55e (E-серия):

  • 135i, 135is и 335i 2010-2013
  • X1 35i 2013-2015
  • X5 35i 2010-2013
  • X6 35i 2011–2014

B58:

  • M140i F2x 2012 - 2019
  • M240i F2x 2016 - 2019
  • 340i F3x 2015 - 2018
  • M340i G20/G21 2019
  • 440i F3x 2016 - 2019
  • 540i G3x 2017
  • 640i GT G32 2017
  • 740i G1x F0x 2015
  • X3 M40i G01 2017
  • X4 M40i G02 2018
  • X5 40i G05 2018
  • Z4 M40i G29 2019
  • Toyota Supra A90 2019

S55:

  • M3 S55 F80 2014 - 2019
  • M4 S55 F82 2014
  • M4 S55 F83 2014
  • M2 Competition S55 F87 2018

S58:

  • X3M F97 2019
  • X4M F98 2019

S63:

  • M5 F90 2017
  • M8 F9x 2019
  • X5M F9x 2020
  • X6M F9x

Возможно использование MHD Tuning на моделях с xDrive.

В этой статье мы не будем касаться вопроса что лучше: тюнинг из "магической коробки" или полноценная прошивка, а поговорим конкретно про эту программу.

MHD Tuning проста в управлении, не требует навыков программирования или знаний кодировок. Всё что нужно - базовые знания английских слов (или наша статья), кабель/адаптер и смартфон.

Сразу необходимо сказать, что данная программа платная, и во время первого использования при вводе кода лицензии она (лицензия) привязывается к VIN-номеру авто. Последующее изменение невозможно, имейте это ввиду. Стоимость для разных двигателей разная, но мы рассмотрим на примере N55. В глобальные праздники бывают скидки, например, в Чёрную пятницу.

Виды лицензий MHD Tuning

Flasher

Flasher — основная программа для работы, без которой нельзя сделать ни одно действие. Возможности флешера (для каждого двигателя они индивидуальны, поэтому напишем только базовые):

  • Сброс адаптаций
  • Чтение и удаление ошибок
  • Добавление прострелов (с кучей настроек)
  • Отключение прогрева катализатора
  • Холодный пуск на «горячую» (поднимает обороты на пару секунд)
  • Открытие заслонки в спорт-режиме
  • Снятие ограничения максимальной скорости
  • Изменение работы системы охлаждения
  • Ограничение мощности на передачу
  • Отключение лямбды (аналог прошивки под Евро2)
  • Поддержка XDI HPFP (улучшенный ТНВД)
  • Создание бэкапа ЭБУ DME

Стоимость: $308

Monitor

Данная лицензия позволяет записывать в лог параметры работы датчиков двигателя (до 8 датчиков в реальном времени и более 50 параметров). Данные сохраняются в формате CSV и сохраняются на устройство. Графики можно посмотреть как в программе, так и на других ресурсах.

Стоимость: $123

Maps Pack

Maps Pack (топливные карты) — лицензия для установки Stage 1/2/2 под разные виды топлива (95, 98 и 102). Stage 1 и 2/2 продаются разными пакетами, поэтому имейте это ввиду при покупке.

Стоимость: $123

Super License

Основным преимуществом является то, что вы разом покупаете все вышеперечисленные лицензии.

Стоимость: $554

Подключение к MHD Tuning

Для работы с программой вам необходимо соединить автомобиль со смартфоном. Существует несколько вариантов:

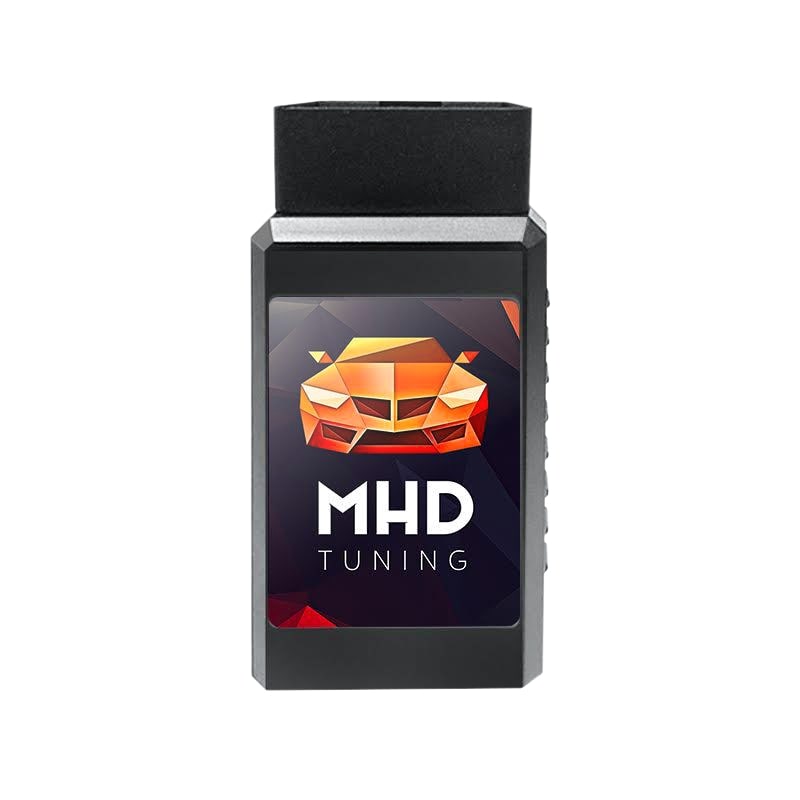

Wi-Fi-адаптер

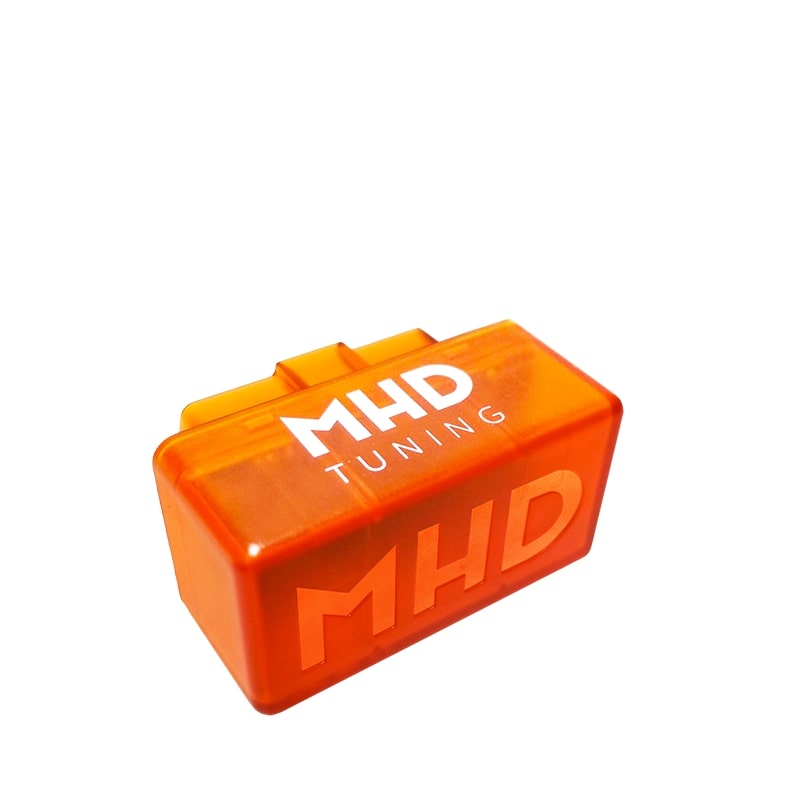

Оранжевый для работы с E-серией, черный — для работы с F и G серией. Совместимы с программами BimmerCodexHP, xDelete, Thor и Protools. Основное преимущество — никаких проводов и высокая скорость передачи данных. Во время работы с адаптером возможно использование мобильного интернета. Главный минус — стоимость и долгое ожидание из-за рубежа (но есть официальные дилеры и у нас, которые берут чуть больше по цене, но доставка намного быстрее).

iOS ENET-кабель кабель Lightning — RJ45

Этот способ доступен только для iOS. Преимуществами такого вида подключения будет цена и скорость кодирования, не уступающая Wi-Fi-адаптеру. Минусами будет использование провода (неудобно снимать логи в дороге) и покупка переходника.

Android K DCAN OTG-кабель

Способ доступен только для Android. У данного вида подключения есть только один плюс: оно работает. Из минусов: крайне низкая скорость работы, наличие проводов и покупка переходника. Так же высока вероятность использования зарядного устройства для авто.

Для сравнения: первая прошивка через кабель ENET занимает всего 2.5 минуты, а через кабель K DCAN — 42 минуты.

Чтение и удаление ошибок

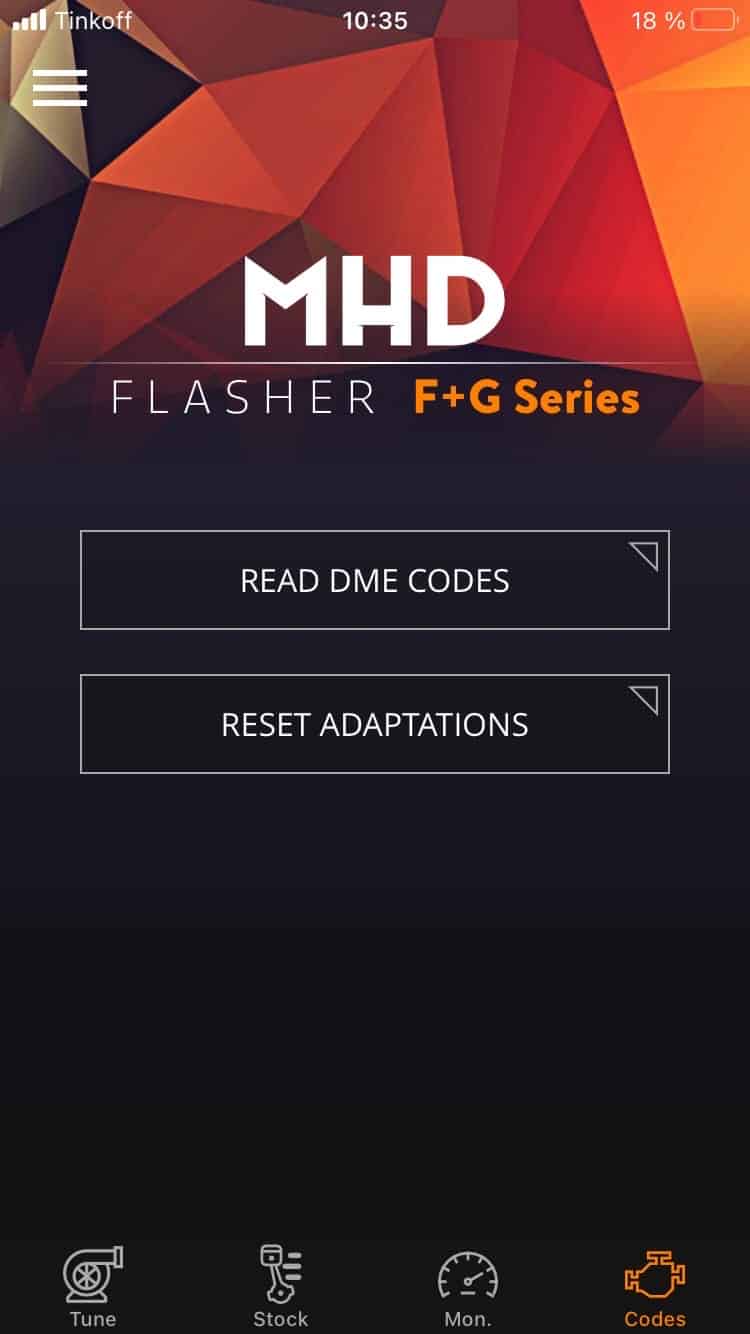

Чтобы прочитать ошибки, присоедините кабель, выберите вкладку Codes, а затем нажмите READ DME CODES:

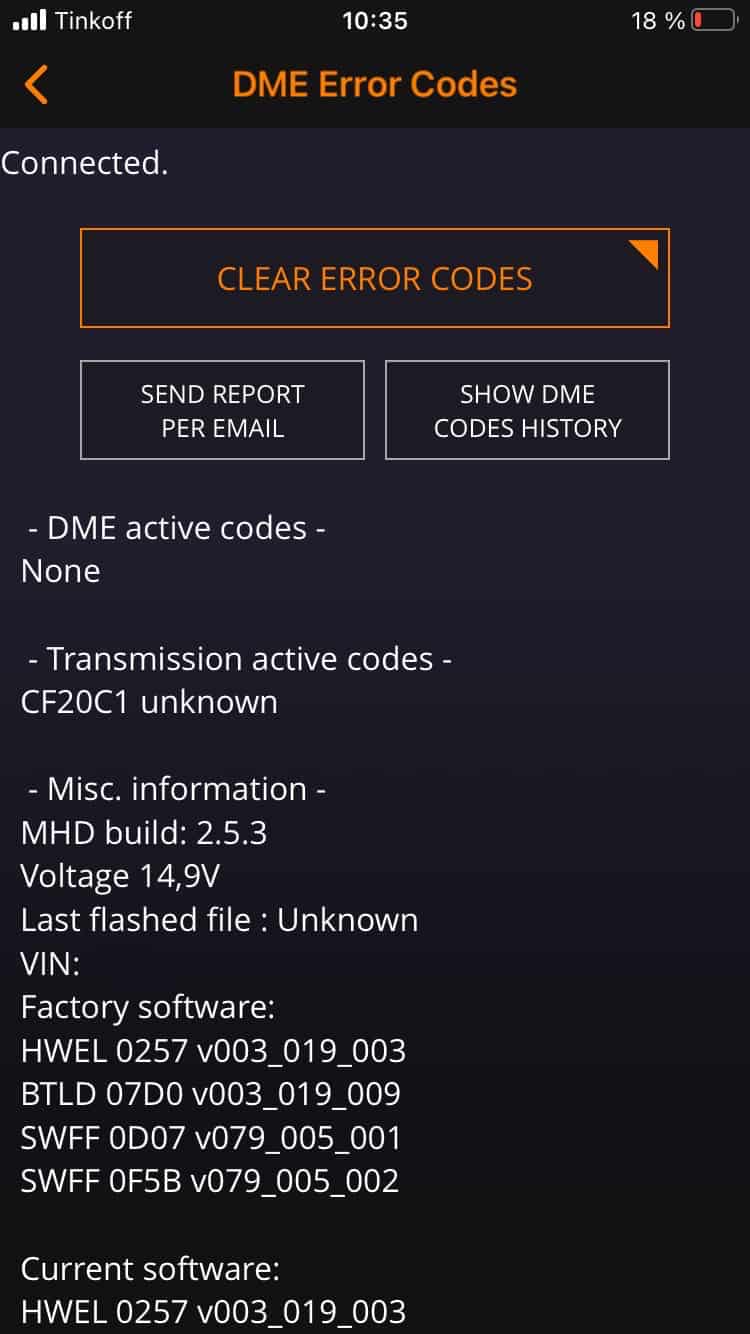

После нажатия на кнопку программа прочитает ошибки и выведет на экран:

Чтобы очистить ошибки, нажмите CLEAR ERROR CODES. Для просмотра истории ошибок нажмите кнопку SHOW DME CODES HISTORY, а для отправки отчета на почту SEND REPORT PER EMAIL.

Сброс адаптаций DME

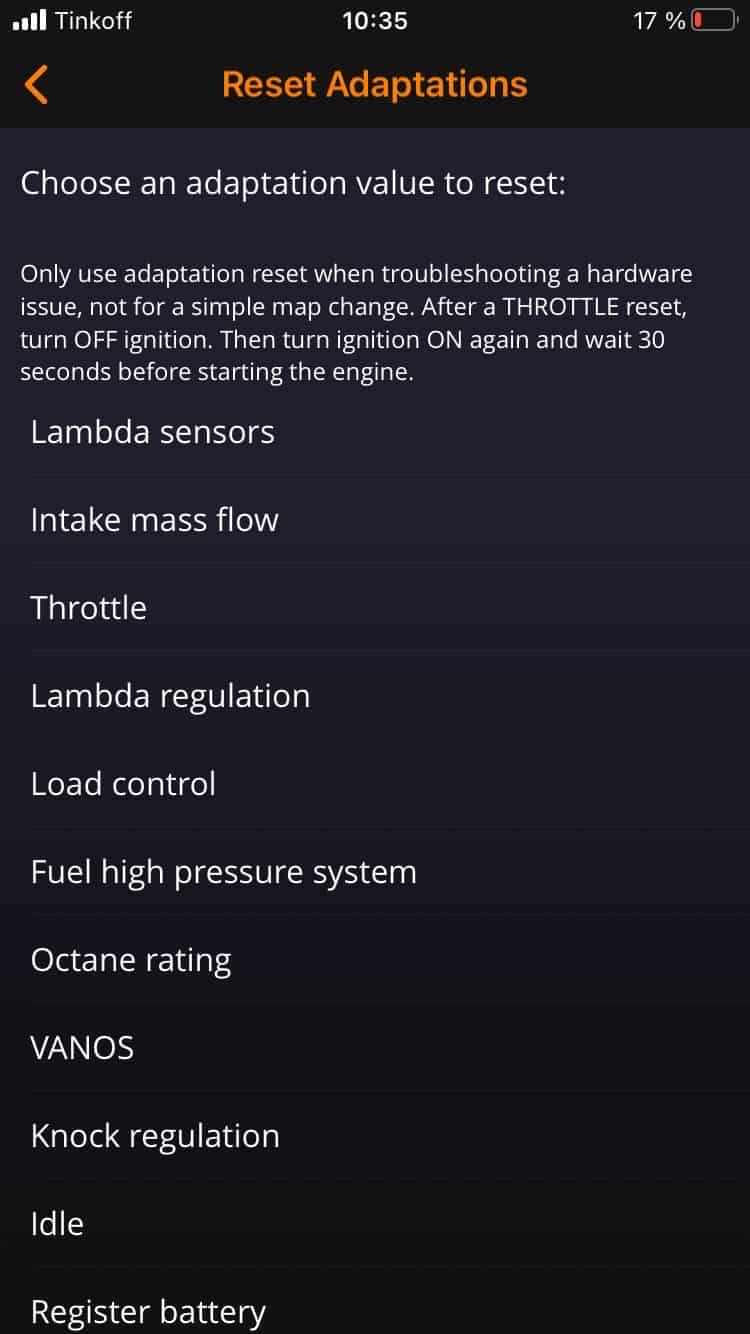

Чтобы заставить двигатель набирать новые коррекции после установки новых запчастей (например, электромагнитные клапаны VANOS), необходимо сбросить их. Чтобы это сделать, зайдите во вкладку Codes и нажмите на RESET ADAPTATIONS:

Выберите нужный пункт и дождитесь окончания операции. После успешного сброса запускать двигатель можно только через 30 секунд.

Снятие логов

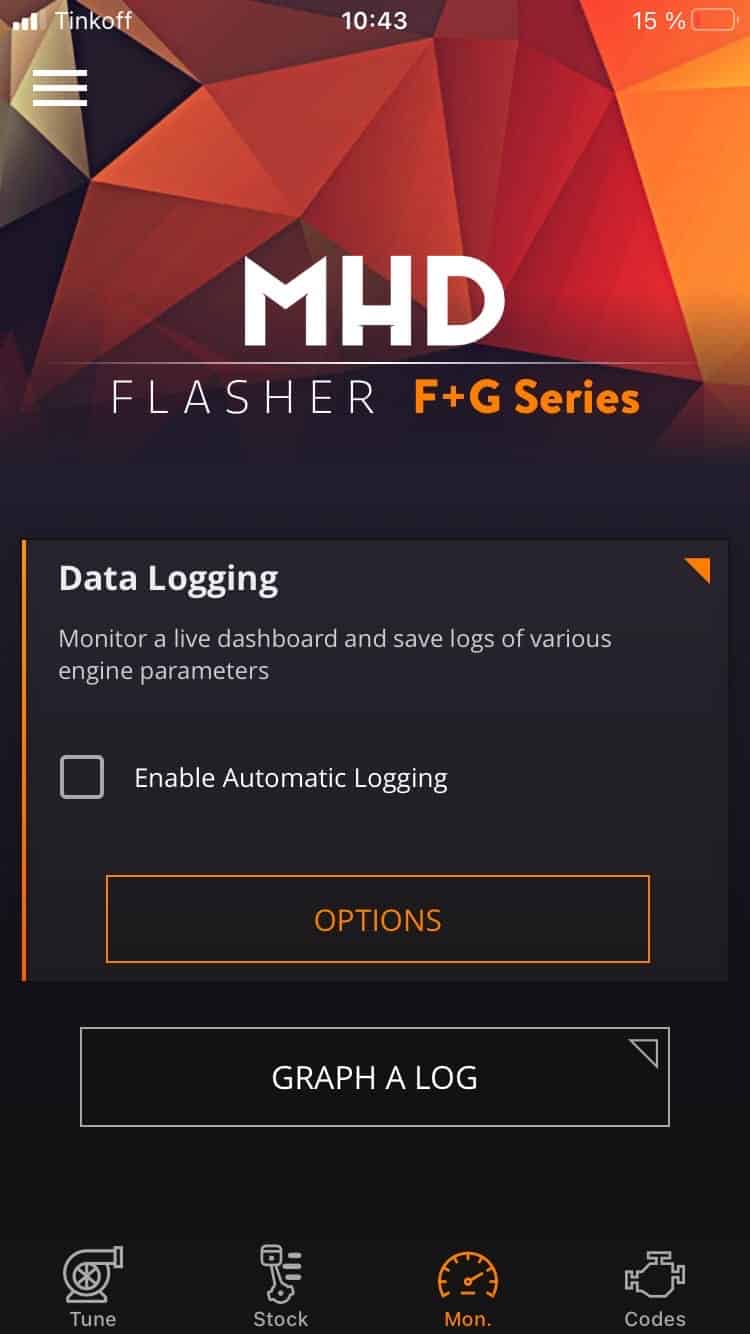

Как уже было написано выше, для снятия логов вам необходимо приобрести лицензию Monitor. После вы можете на вкладке Mon активировать процесс сбора данных:

Прошивка Stage 0

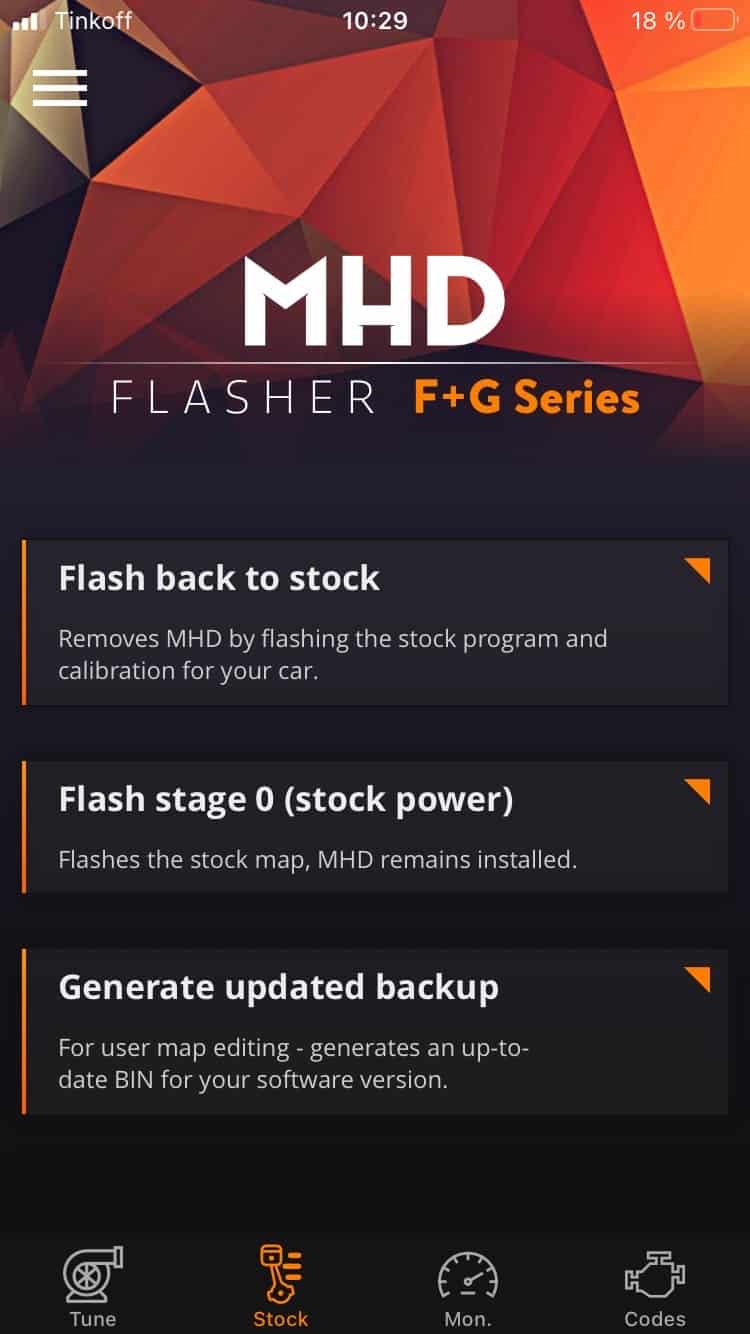

Она необходима в том случае, если вы установили даунпайп, и необходимо отключить проверку лямбды. Чтобы это сделать, выберите вкладку Stock и нажмите Flash Stage 0 (stock power):

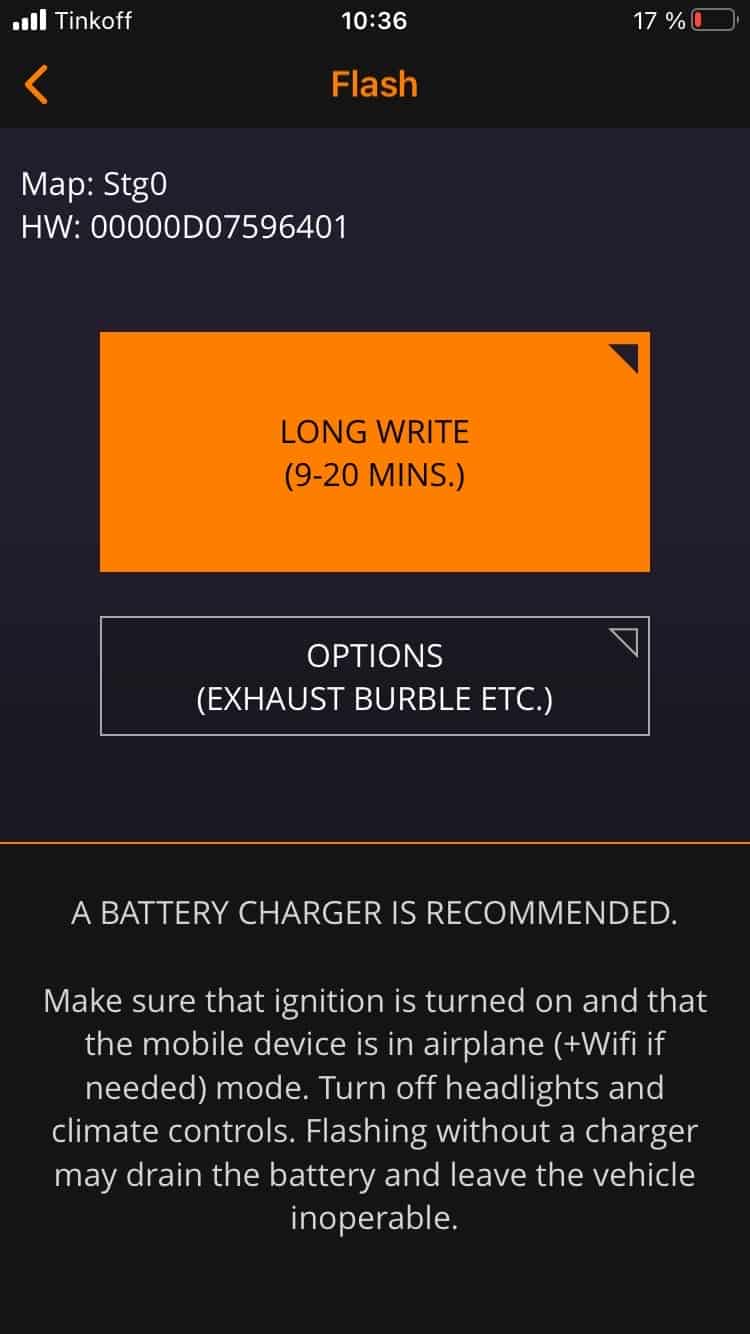

Откроется окно с двумя кнопками: LONG WRITE (долгая первая запись, если ранее не делали) и OPTIONS (опции). Выбираем опции:

Для каждого двигатели свои опции (это указано в мануале, который находится на официальном сайте MHD Tuning), но мы разберем пример на двигателе N55.

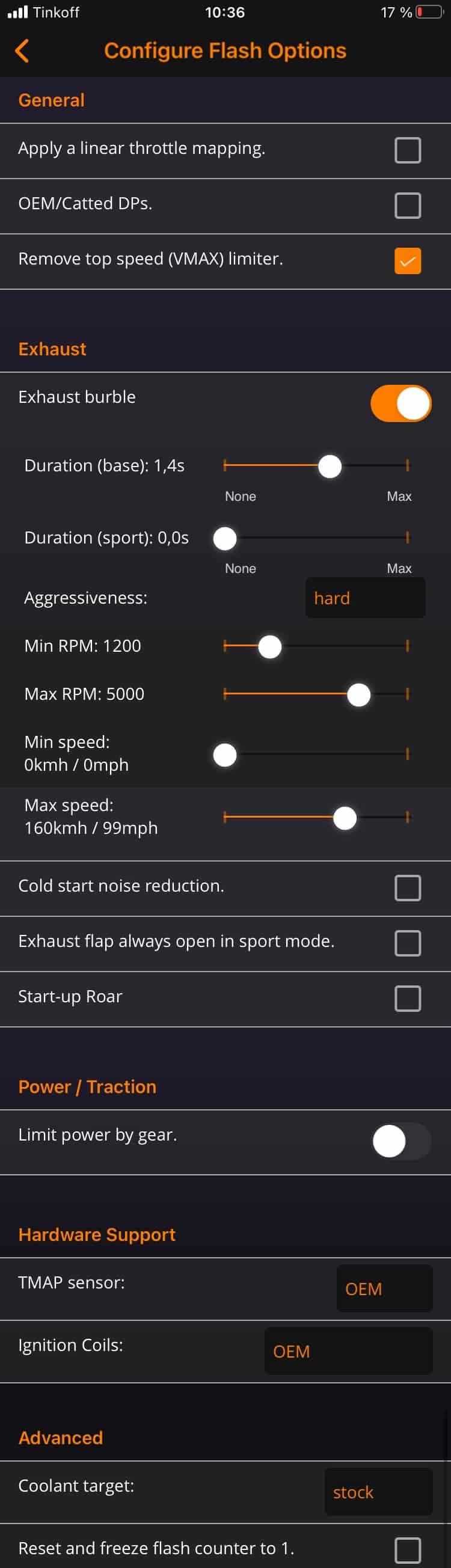

Опции, доступные для изменения:

General (основное):
Apply a linear throttle mapping — дроссельная заслонка напрямую зависит от педали акселератора
OEM/Catted DPs — отметьте, если катализатор НЕ удален
Remove top speed (VMAX) limiter — отметьте, чтобы убрать ограничитель скорости

Exhaust (выхлоп):
Exhaust burble — сдвиньте, чтобы активировать отстрелы
Duration (base) — длительность в режиме DDuration (sport) — длительность в режиме S
Aggresiveness — уровень агрессивности отстрелов
Min RPM — минимальное количество оборотов для отстрелов
Max RPM — максимальное количество оборотов для отстрелов
Min speed — минимальная скорость для отстрелов
Max speed — максимальная скорость для отстрелов
Cold start noise reduction — отключение прогрева катализатора
Exhaust flap always open in sport mode — заслонка всегда открыта в спорт-режиме Start-up Roar

Power / Traction (мощность / тяга):
Limit power by gear — сдвиньте, чтобы ограничить мощность для каждой передачи АКПП в процентахHardware Support:
TMAP sensor — датчик давления воздуха во впускном коллекторе (сток или измененный)
Ignition Coils — катушки зажигания (сток или измененные)

Advanced:
Coolant target — система охлаждения (сток, спорт или трек. Температура двигателя падет на 5-10 градусов в зависимости от двигателя и выбранной «стратегии». Охлаждение идёт за счёт включения вентилятора)
Reset and freeze flash counter to 1 — сбросить счетчик кодирования к 1 (не отображается кодирование DME)

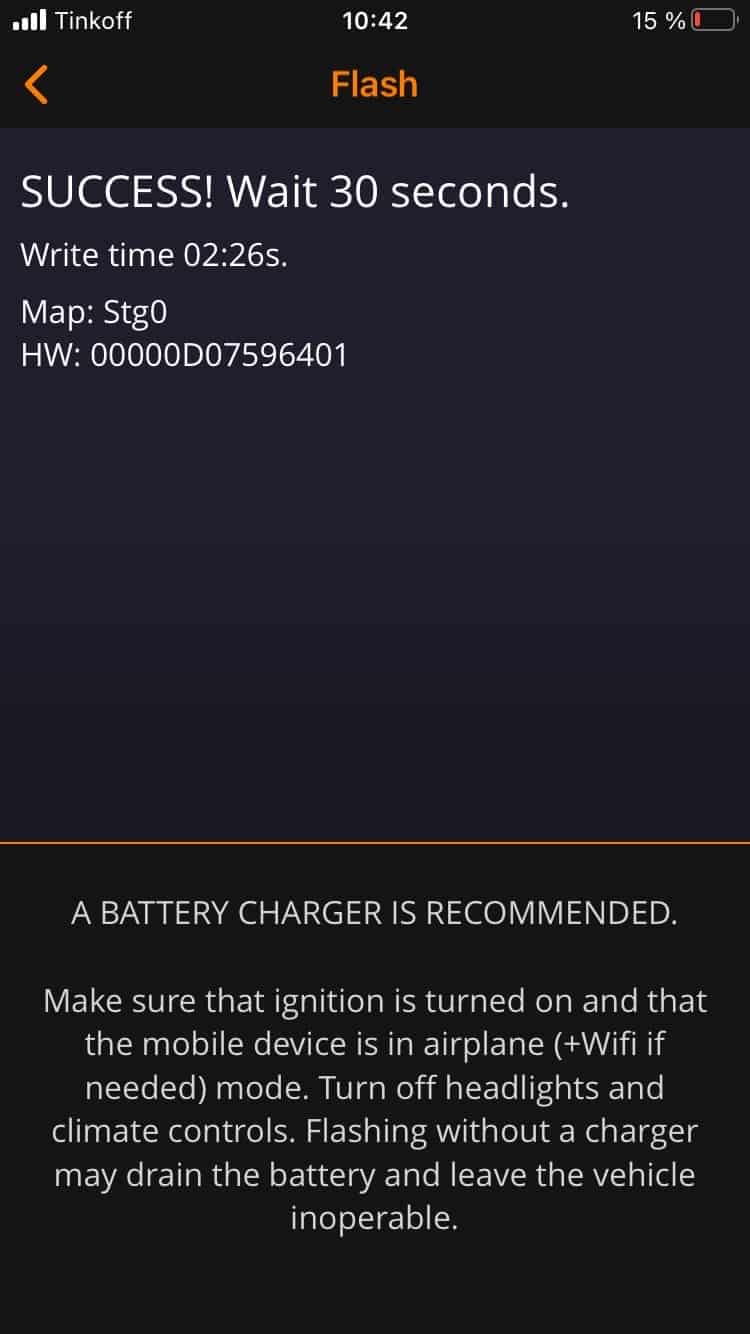

После выбора всех необходимых параметров вернитесь назад, чтобы начать прошивку. В процессе вы будете наблюдать за прогрессом и отсчетом времени. Панель приборов будет показывать различные ошибки, и это нормально для процесса кодирования. При успешном завершении вы увидите надпись «SUCCESS! Wait 30 seconds» и количество затраченного времени с конкретной картой (map. В данном случае Stg0 — Stage 0).

Подождите 30 секунд и запускайте двигатель.

Stage 1, 2, 2

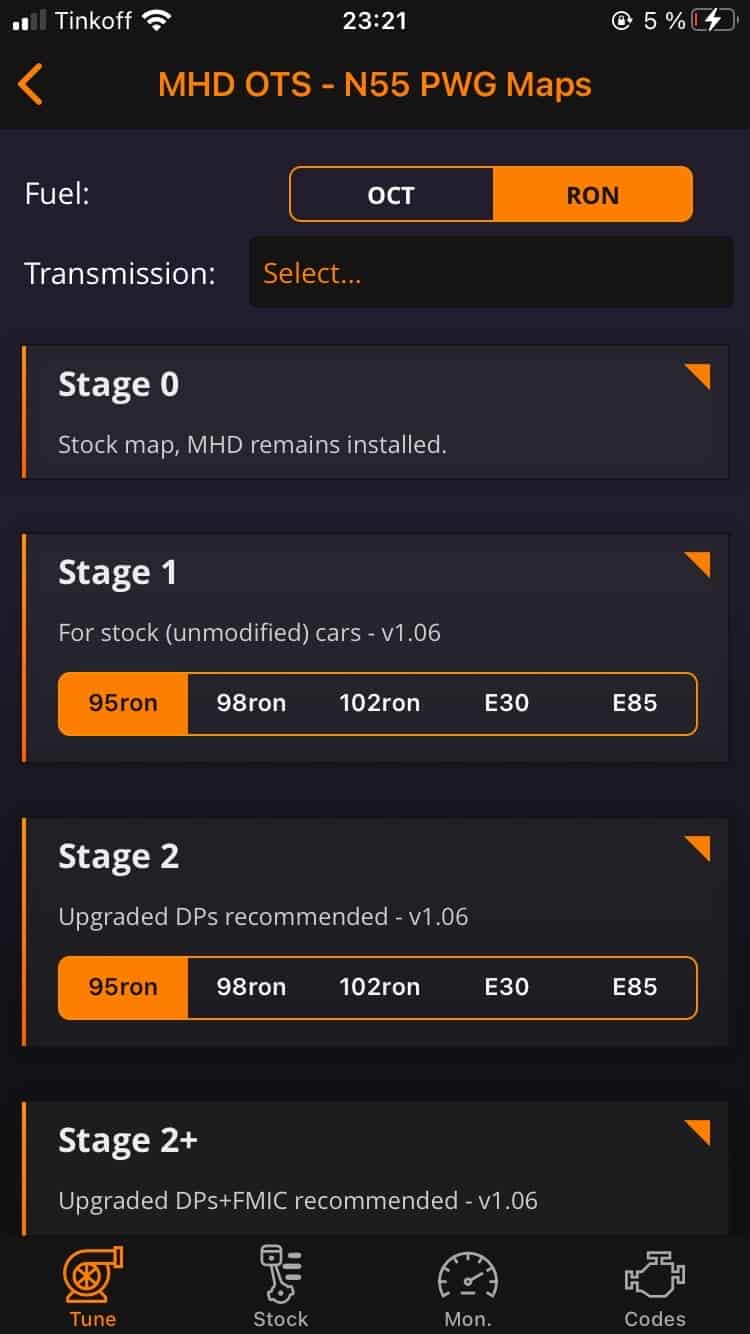

MHD Tuning позволяет так же кодировать Stage 1, 2, и 2 . Прошивка происходит таким же образом, как и Stage 0. Единственное отличие — начала вам необходимо выбрать под какой бензин будет прошивка: 95, 98, 102, или же E30/E85 (число — содержание этанола в %). Так же нужно выбрать трансмиссию (сток или же измененная):

Увеличение мощности на примере двигателя N55:

Stage 1:
370лс / 520 Нм для рестайлинга, 350лс / 520нм для дорестайлинга

Stage 2:
400лс / 580 Нм для рестайлинга, 365лс / 550нм для дорестайлинга

Stage 2 :
430лс / 630 Нм для рестайлинга, 400лс / 630нм для дорестайлинга

E25:
440лс / 650 Нм для рестайлинга, 410лс / 650нм для дорестайлинга

MHD и JB4

MHD Tuning позволяет работать вместе с «жабой» — JB4. Комбинируя настройки, можно добиться впечатляющих результатов для вашего двигателя, так как MHD будет подстраиваться под топливные карты JB4. Более подробно мы поговорим об этом в другой статье.

Итоги

MHD Tuning — отличное решение для владельцев, чьи двигатели входят в перечень доступных для кодирования. Основным плюсом будет возможность откатить ПО в сток, тем самым сохраняя гарантию автомобиля. Безусловно, нужно во всём видеть меру, чтобы не сломать автомобиль, поэтому прошивать нужно с умом и в проверенных местах (либо же, как вариант, обкатанный на тысячах BMW MHD Tuning).
